Het bovenste dode punt, afgekort als BDP, is een kritieke positie in de beweging van een zuiger in een verbrandingsmotor. Dit is het hoogste punt dat een zuiger bereikt in de cilinder tijdens zijn op-en-neergaande beweging. In technische termen betekent dit het punt waarop de zuiger zijn beweging omhoog stopt voordat het weer naar beneden beweegt.
Het BDP speelt een essentiële rol in de timing van verbrandingsmotoren, omdat het nauw verbonden is met het ontstekingstijdstip en de efficiënte werking van de motor. Door de exacte locatie van het BDP te bepalen, kunnen monteurs en technici de kleptiming en het ontstekingsmoment nauwkeurig afstellen.
De Vier Slagen van een Verbrandingsmotor
Om het belang van het BDP volledig te begrijpen, is het handig om de werking van een viertaktmotor te kennen. De vier slagen zijn: inlaatslag, compressieslag, arbeidsslag en uitlaatslag. Het BDP komt tweemaal voor in deze cyclus — aan het einde van de compressieslag en aan het einde van de uitlaatslag.
Tijdens de compressieslag beweegt de zuiger omhoog, samendrukkend het lucht-brandstofmengsel, en bereikt het BDP net voordat de vonk de ontsteking veroorzaakt. Na de arbeidsslag, wanneer de zuiger opnieuw omhoog beweegt om uitlaatgassen te verdrijven, passeert het BDP opnieuw voordat de cyclus zich herhaalt.
Waarom is het Bovenste Dode Punt belangrijk?
Het BDP is van cruciaal belang voor de prestaties van de motor, de efficiëntie van het brandstofgebruik en de levensduur van componenten. Als de ontsteking of kleptiming verkeerd is afgesteld ten opzichte van het BDP, kan dit leiden tot pingelen, vermogensverlies of zelfs ernstige motorschade.
Bij het afstellen van de motor, zoals bij het instellen van de distributieriem of het afstellen van de kleppen, moet men weten waar het exacte BDP ligt. Daarom gebruiken monteurs vaak een BDP-indicator of een meetklok om de zuigerpositie precies te bepalen.
Hoe bepaal je het BDP?

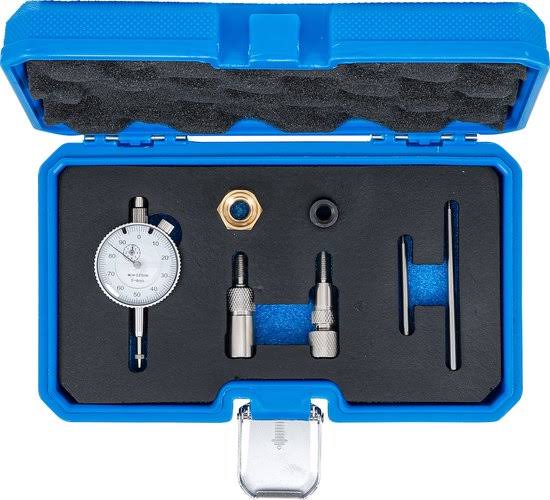

Er zijn verschillende manieren om het bovenste dode punt te vinden. De meest nauwkeurige methode is door gebruik te maken van een meetklok die in de bougiegat wordt geplaatst. Door langzaam aan de krukas te draaien, kan men exact zien wanneer de zuiger zijn hoogste positie bereikt.
Een alternatieve methode is het gebruik van een BDP-stop, een speciaal gereedschap dat voorkomt dat de zuiger verder kan stijgen, waardoor de gebruiker het exacte midden tussen de twee stops kan bepalen — wat het BDP is.
Sommige moderne motoren maken gebruik van sensoren om de positie van de zuiger te detecteren, die deze informatie doorgeven aan de ECU (Engine Control Unit), die dan automatisch de timing aanpast.
BDP en Ontstekingsmoment
De relatie tussen het BDP en het ontstekingsmoment is fundamenteel voor de werking van een motor. In de meeste motoren vindt de ontsteking een paar graden vóór het BDP plaats, wat “voorontsteking” wordt genoemd. Dit zorgt ervoor dat het lucht-brandstofmengsel op het juiste moment explodeert, zodat de maximale druk de zuiger naar beneden duwt net nadat deze het BDP is gepasseerd.
Een verkeerde ontstekingstiming, zoals ontsteking na het BDP, leidt tot vermogensverlies en kan leiden tot oververhitting. Daarom wordt bij het tunen van motoren veel aandacht besteed aan het nauwkeurig afstellen van het ontstekingsmoment ten opzichte van het BDP.
Invloed op Kleptiming
Naast ontsteking beïnvloedt het BDP ook de kleptiming. In viertaktmotoren moeten de inlaat- en uitlaatkleppen precies openen en sluiten in relatie tot de positie van de zuiger. Als dit niet correct gebeurt, kan het lucht-brandstofmengsel niet efficiënt in de cilinder komen of verlaten, wat leidt tot prestatieverlies.
Bij het instellen van een nieuwe nokkenas of het synchroniseren van een nokkenasketting of distributieriem, wordt altijd gekeken naar de BDP-positie. Sommige motoren hebben merktekens op de krukaspoelie en het motorblok die helpen bij het vinden van het BDP, vooral bij het instellen van de timing.
BDP bij Diesel- en Benzinemotoren
Hoewel het BDP-principe hetzelfde blijft, verschilt de toepassing enigszins tussen diesel- en benzinemotoren. In dieselmotoren, waar compressieontsteking plaatsvindt, is het BDP van extra belang omdat het mengsel niet met een bougie wordt ontstoken, maar vanzelf ontbrandt door de compressiewarmte.
Daarom moet bij dieselmotoren de timing van de brandstofinjectie zeer nauwkeurig worden afgestemd op de BDP-positie. Zelfs een kleine afwijking kan leiden tot rookontwikkeling, vermogensverlies of motortrillingen.
Gevolgen van een verkeerd BDP-tijdstip
Een verkeerd afgestelde timing ten opzichte van het BDP kan verschillende negatieve effecten hebben. Dit kan leiden tot kloppingen in de motor, oververhitting, verminderde brandstofefficiëntie en zelfs mechanische schade aan kleppen of zuigers.
Bij oudere voertuigen, waar handmatige afstelling nog gebruikelijk is, kan een verkeerde interpretatie van het BDP leiden tot moeilijk starten of stotteren van de motor. Bij moderne voertuigen met elektronische ontsteking wordt deze timing automatisch geregeld, maar de basisafstelling blijft nog steeds cruciaal.
BDP en Motorsport
In de wereld van motorsport speelt het BDP een nog belangrijkere rol. Hier wordt elk aspect van motortiming tot op de graad nauwkeurig afgesteld om maximale prestaties te behalen. Speciale tools zoals digitale BDP-detectoren worden gebruikt om de positie van de zuiger exact te bepalen.
In raceomstandigheden kan zelfs een afstelling van één graad verschil in het BDP ten opzichte van de ontsteking het verschil maken tussen winst en verlies. Daarom wordt er in motorsport veel geïnvesteerd in het nauwkeurig meten en afstellen van het BDP.
Onderhoud en Diagnostiek
Tijdens regulier onderhoud controleren monteurs vaak de timing, vooral na het vervangen van distributieriemen of kettingen. Het BDP is daarbij altijd een uitgangspunt. In diagnostiek kan een verkeerd tijdstip ten opzichte van het BDP duiden op versleten kettingen, verschoven nokkenasposities of andere mechanische problemen.
Het gebruik van OBD-systemen (On Board Diagnostics) kan soms timingproblemen detecteren, maar het blijft belangrijk om fysiek de BDP te controleren bij complexe problemen of prestatiesverlies.
Conclusie
Het bovenste dode punt is een technisch maar fundamenteel concept in de wereld van verbrandingsmotoren. Het vormt de basis voor ontstekingstiming, klepwerking, brandstofverbranding en motorprestaties. Of je nu werkt aan een klassieke auto of een moderne high-performance motor, het kennen en correct afstellen van het BDP is essentieel voor een soepele en efficiënte werking van de motor.
Door het BDP nauwkeurig te bepalen en ermee rekening te houden bij afstellingen, kan men veel problemen voorkomen en het volledige potentieel van een motor benutten. Voor zowel hobbyisten als professionals is kennis van het BDP een must-have in hun technische gereedschapskist.
Veelgestelde Vragen (FAQs)
Wat betekent Bovenste Dode Punt (BDP)?
Het bovenste dode punt is het hoogste punt dat een zuiger bereikt in een cilinder tijdens zijn op-en-neergaande beweging in een verbrandingsmotor.
Hoe weet ik waar het BDP is?
Je kunt het BDP bepalen met een meetklok of een BDP-stop, of door gebruik te maken van merktekens op het motorblok en de krukaspoelie.
Waarom is het BDP belangrijk voor de ontstekingstiming?
Het ontstekingsmoment wordt meestal ingesteld vlak vóór het BDP om ervoor te zorgen dat de verbranding precies op het juiste moment gebeurt voor maximale kracht.
Wat gebeurt er als het BDP verkeerd is afgesteld?
Verkeerde timing ten opzichte van het BDP kan leiden tot pingelen, vermogensverlies, verhoogd brandstofverbruik of zelfs motorschade.
Is het BDP ook belangrijk bij moderne auto’s?
Ja, hoewel moderne auto’s veel functies automatisch afstellen via ECU’s, is de basisafstelling van het BDP nog steeds cruciaal voor optimale prestaties.
